Zajištění kvality bezešvých a svařovaných ocelových trubek na zcela nové úrovni

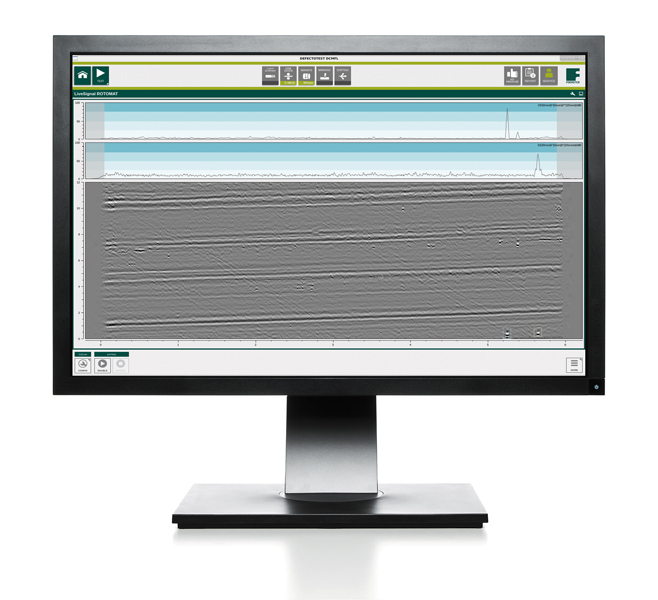

S novou generací zkušebních systémů ROTOMAT DA a TRANSOMAT DA, pracujících na principu stejnosměrných rozptylových toků, stanovuje firma FOERSTER nové standardy v oblasti nepřetržitého zabezpečování jakosti feromagnetických ocelových trubek. Tyto zkušební systémy umožňují kromě standardní detekce podélných a příčných vad navíc i spolehlivou detekci přirozených a šikmých vad bez ohledu na jejich úhel nebo délku. Miniaturizace snímačů společně s vysoce integrovanými elektronickými komponenty dramaticky zvyšuje počet kanálů. To umožňuje přesnější a jemnější snímání zkoušeného povrchu, což poskytuje úplnější sadu informací o zjištěných vadách. Nově zavedený C-Scan zobrazuje tyto vady ve vysokém rozlišení a v reálném čase, což vede ke zcela novému způsobu vyhodnocování trubek tak, aby odpovídaly rostoucím požadavkům na kvalitu.

Hlavní přednosti

  • Spolehlivá detekce přirozených a šikmých vad bez ohledu na jejich délku a úhel
  • Zlepšená detekce vnitřních vad
  • Přesnější rozhodování mezi vnějšími a vnitřními vadami
  • Zkrácení nezkoušených konců

    Technické údaje

    Rozsah zkoušených průměrů: 20 mm - 520 mm
    Rozsah tloušťky stěny: 2 mm - 20 mm (nad 20 mm je možné zkoušení vad jen na vnějším průměru)
    Tolerance: V souladu s API 5 CT, L a D
    Konce trubek: Rovné, neřezané nebo pěchované konce; bez závitu nebo s nátrubkem
    Teplota zkoušeného kusu:  > 0 °C až 80 °C
    Zkušební rychlost: 0,2 m/s až 3 m/s (v závislosti na vnějším průměru a tloušťce stěny)

    Normy

    API 5 CT

    Určuje technické dodací podmínky pro ocelové trubky (kryty, trubky, mechanické ucpávky a hlavy kloubů), spojovací materiály a příslušenství. Kromě toho jsou definovány požadavky na tři úrovně specifikace produktu (PSL-1, PSL-2, PSL-3).

    API 5 L

    Zahrnuje specifikace pro bezešvé a svařované ocelové trubky pro potrubí v ropném a plynárenském průmyslu. Specifikace API 5L odpovídají normě ISO 3183.

    API 5 D

    Stanovuje technické dodací podmínky pro ocelové vrtací trubky s obrácenými konci a nástrojové spoje pro navařování u vrtacích a výrobních provozů v ropném a plynárenském průmyslu.

    DIN EN ISO 10893-3

    Popisuje metodu automatického zkoušení rozptylovými toky bezešvých a svařovaných trubek z feromagnetické oceli (kromě trubek svařovaných pod tavidlem) po celém obvodu trubky pro detekci nedokonalostí v podélném a / nebo příčném směru.

    ASTM E570

    Popisuje metodu zkoušení feromagnetických produktů trubkového tvaru pomocí metody rozptylových toků.

    R53383

    Specifikuje požadavky na bezešvé, za tepla tvářené ocelové trubky.
