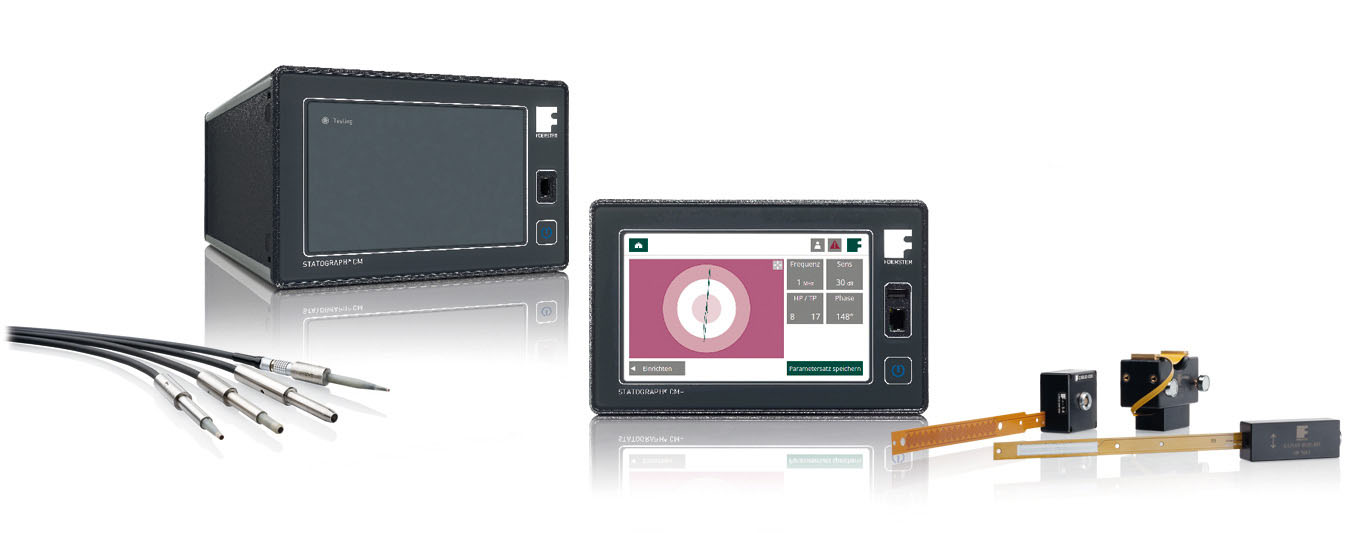

Produktová řada STATOGRAPH®

Přístrojová řada STATOGRAPH slouží ke zjišťování povrchových trhlin metodou vířivých proudů. K tomu se používají jak pevné, tak i pohyblivé sondy. Pevná sonda snímá povrch nebo dílčí úseky zkoušeného dílu uvedeného do rotace. Bodově působící sonda přitom metodou vířivých proudů snímá v každém okamžiku pouze jedinou, velmi malou část celkového povrchu. Již drobná materiálová vada představuje velké narušení vzhledem k úzkému segmentu povrchu snímanému sondou.



Dotyková sonda proto ukáže i ty nejmenší vady materiálu s nejvyšším rozlišením. U rotačních snímacích systémů se sonda pohybuje v kruhu a ve vysokých otáčkách těsně nad povrchem zkoušeného dílu, který prochází podélně, a přitom jej snímá.

STATOGRAPH ECM (CE) je základní modul pro kontrolu trhlin a je vhodný jako vstupní zařízení. STATOGRAPH DS je vícekanálový zkušební systém pro zkoušení metodou vířivých proudů s digitální systémovou technikou pro automatické online kontroly vad ve vysokém rozlišení.
