Smysluplné obrázky poskytují více informací
Nově vyvinutý systém DEFECTOVIEW HS se vždy používá v kombinaci s dobře známým DEFECTOMATem DA a odpovídajícími cívkami DEFECTOTHERM. Doplňuje abstraktní signály vířivých proudů detekovaných vad materiálu pomocí snadno interpretovatelných snímků.

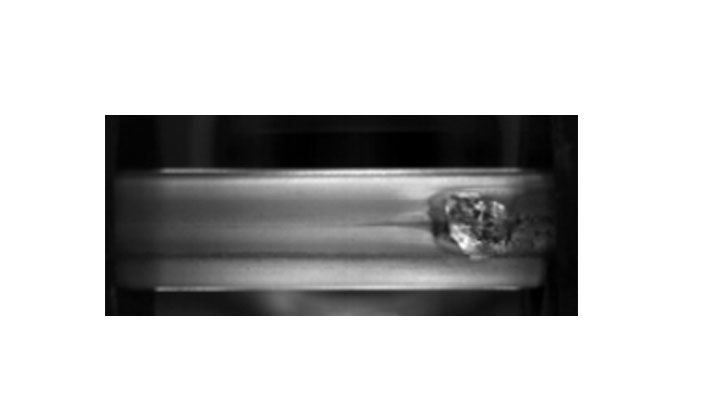

Vířivoproudým snímačem detekované vadové signály spouštějí fotografickou dokumentaci a snímky zachyceného vadného povrchu drátu jsou uloženy pro dokumentaci kvality. I při nejvyšších výrobních rychlostech jsou objevené vady materiálu stále zobrazeny velmi podrobně.

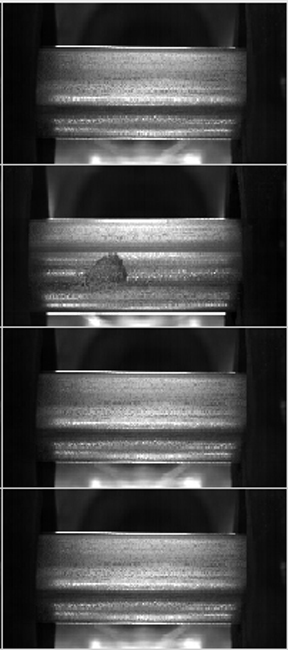

Čtyři vysokorychlostní kamery spolu se speciálně upraveným LED osvětlením zajišťují pokrytí celého povrchu drátu. Jakmile je drát vyválcován, lze detekované vady vizuálně prozkoumat a vyhodnotit. To umožňuje vyvodit závěry o případných výrobních vadách ve velmi rané fázi a přijímat cílená opatření.
Za tímto účelem se získaná obrazová data přímo porovnávají s odpovídajícími vířivoproudými zkušebními daty a zobrazují se na uživatelském rozhraní DEFECTOVIEW HS.
Přehled Vašich výhod:
- Vizualizace vad detekovaných vířivými proudy
- Zkrácená doba uvedení do provozu pro nové zkušební přístroje
- Včasné závěry o výrobních a procesních problémech
- Přehodnocení již vyzkoušených svitků na základě uložených snímků vad
- Optimalizováno pro náročné provozní podmínky ve válcovně drátu
- Kompaktní design a snadná integrace
Technické údaje
Zkušební materiál: | drát válcovaný za tepla z feritických, neferitických a austenitických kovů |
Průměr drátu: | 5 - 40 mm |
Zkušební rychlost: | až 150 m/s |
Teplota drátu: | až +1200 °C |
Rozměry: | 49 x 95 x 87 cm (d x š x v) |
