Efektivní a jednoduchá kontrolá materiálů a struktury
MAGNATEST TCL je navržen tak, aby jím bylo možno provádět plně automatizovanou, nedestruktivní 100% kontrolu metodou vířivých proudů v sériové výrobě. Zároveň s tím jej lze použít i pro ruční zkoušení, např. v laboratořích kvality. Zkušební systém MAGNATEST TCL se skládá ze zkušebního kanálu (TCL) a PC včetně software. Pro automatizovanou kontrolu nabízí společnost FOERSTER průmyslové PC vybavené modulem s komunikačním rozhraním.

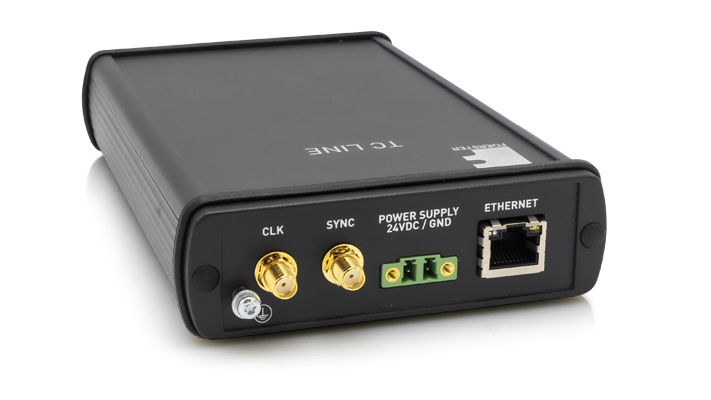

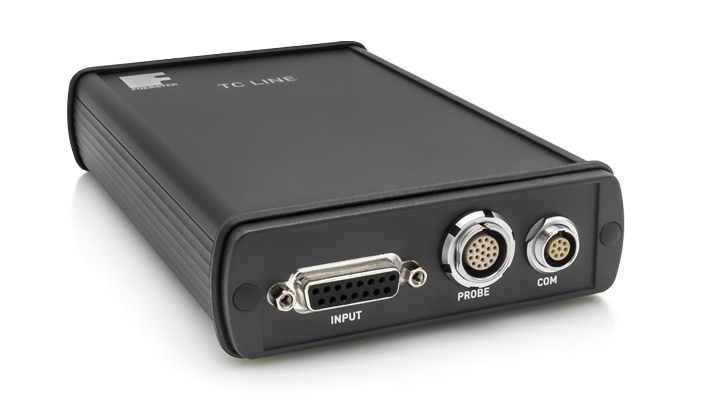

Všechny součásti MAGNATEST TCL mohou být jednoduše implementovány do průmyslových skříní. Případně, jeho kompaktní design umožňuje také snadnou instalaci přímo do zkušební linky. Tím lze docílit výrazného zkrácení délky kabelů mezi vířivoproudými senzory a zkušebním kanálem a minimalizovat tak negativní dopady na kvalitu zkoušení. Moderní software zkušebního systému TCL je intuitivní a optimalizovaný pro dotykové ovládání. V případě nejasností jsou vždy k dispozici integrované obrazovky nápovědy. Kromě toho existuje průvodce, který vám pomůže nastavit jednotlivé parametry zkoušení, ale jeho případné využití je čistě volitelné.
Kromě širokého frekvenčního rozsahu (4 Hz až 20 MHz) nabízí MAGNATEST TCL i vyhodnocování pomocí vyšších harmonických frekvencí. Zkoušení lze spouštět ručně, externě přes PLC nebo automaticky (interně). Ochrana heslem umožňuje vysokou ochranu před vnějším zásahem do zkušebního procesu. Ve zkušebním režimu jsou výsledky zobrazeny v impedanční rovině či jako sloupcový graf. Funkce protokolování pak usnadňuje komplexní dokumentaci.
Přehled Vašich výhod
- Magneto-induktivní zkoušení včetně vyhodnocování vyšších harmonických: široký frekvenční rozsah od 4 Hz do 20 MHz, plynule nastavitelných v 1 Hz krocích
- 100% kontrola využívající nedestruktivní zkušební metodu: ideální pro všechny požadavky na zkoušení vířivými proudy
- Nejmodernější software s intuitivním uživatelským rozhraním: podpůrné funkce (průvodci) zajišťují snadné ovládání během nastavování parametrů
- Vylepšená kvalita zkoušení: kratší kabeláž mezi MAGNATEST TCL a senzory snižuje výrazně možnost negativních vlivů.
- Inovativní rozpoznávání sond: interní čip sondy či cívky automaticky rozpozná její typ a rovnou nahraje nastavení.
- Snadná automatizace a integrace do linek pomocí I/O rozhraní.
Technické údaje
Rozměry & hmotnost: | 176 x 109 x 35 mm; 0.5 kg |
Napájení: | 24 V, 1250 mA (AC adaptér volitelně) |
Přípustné okolní teploty: | +5 °C to +40 °C (+41 °C to +104 °F) |
Relativní vlhkost: | 8% do 80% |
IP: | IP40 |
Frekvenční rozsah: | 4 Hz to 20 MHz |
Excitace: | Mono-frequent |
Vyhodnocování: | Základní (f1); Harmonické (f3 – f11) |
Režimy spouštění: | Manual, external, auto |
Třídicí rozsahy: | Kruh, elipsa, obdélník |
Propustnost: | V závislosti na zkušební frekvenci, cca. 10 dílů za sekundu při 1 kHz |
